产品说明:

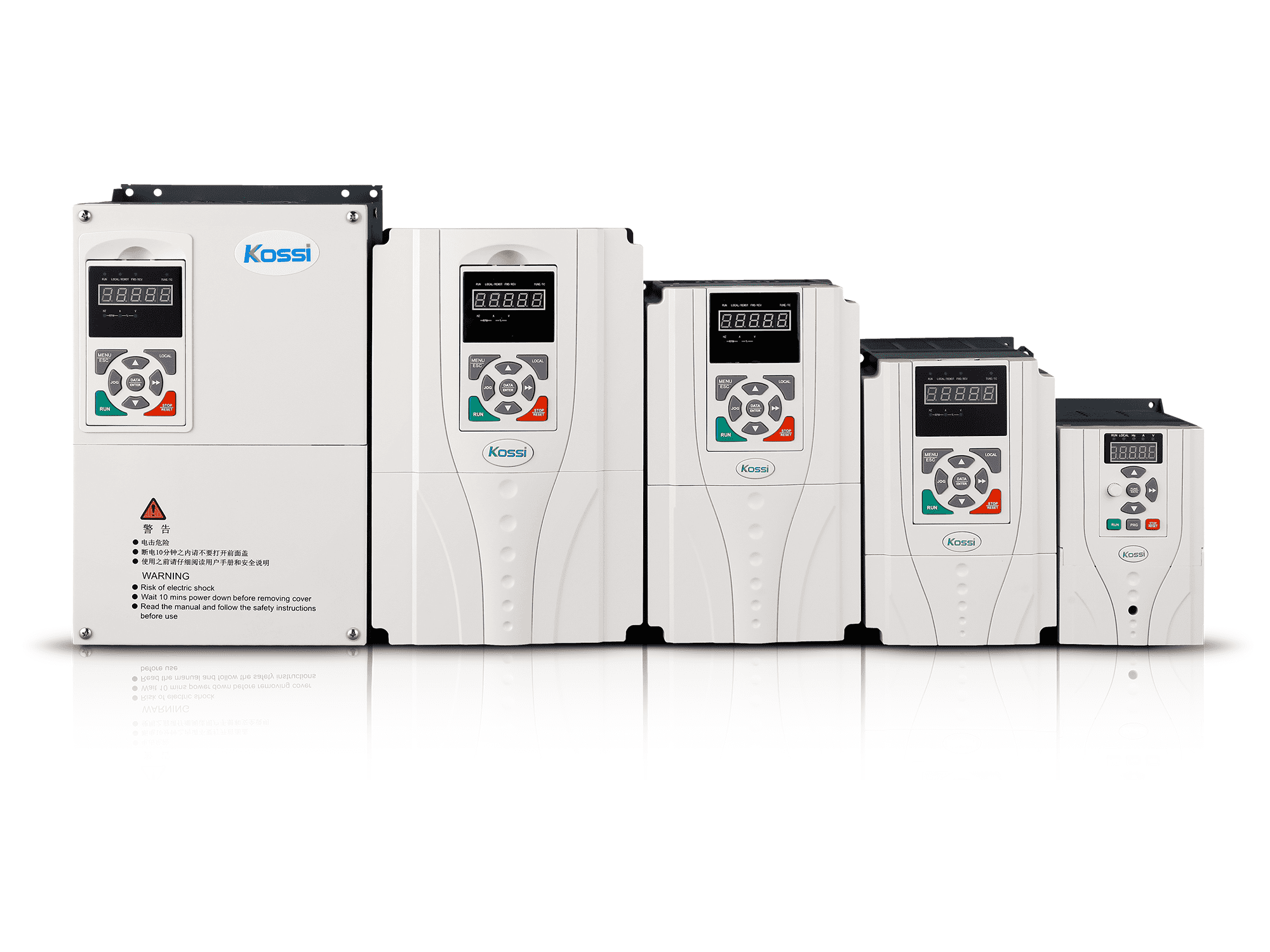

KSIC3系列变频器集成了高性能矢量控制技术,覆盖多功率段的通用型变频器。

具备开环及闭环控制,过载抑制能力强,低频输出转矩大等功能,

被广泛应用于机床、线缆、纺织、收卷、起重等应用场合。


产品特点
尺寸
安装

1、 开环及闭环矢量控制;


2、 集成特色行业功能库;


3、书本式设计,节省安装空间;


4、拓展丰富,支持多种模块化拓展卡;


5、支持多种编码器,如光电编码器、旋变编码器、正余弦编码器等。


型号尺寸(L×W×H)mm
KSIC3-2SK75GB105×180×134
KSIC3-2S1K5GB
KSIC3-2S2K2GB
KSIC3-4TK75G/1K5PB
KSIC3-4T1K5G/2K2PB
KSIC3-4T2K2G/4KPB



型号尺寸(L×W×H)mm
KSIC3-4T4KG/5K5PB140×213×175



型号尺寸(L×W×H)mm
KSIC3-2S5K5GB162×262×181
KSIC3-2S7K5GB
KSIC3-4T5K5G/7K5PB
KSIC3-4T7K5G/11KPB




型号尺寸(L×W×H)mm
KSIC3-4T11KG/15KPB203×305×188
KSIC3-4T15KG/18KPB




型号尺寸(L×W×H)mm
KSIC3-4T18KG/22KPB210×350×194
KSIC3-4T22KG/30KPB




型号尺寸(L×W×H)mm
KSIC3-4T30KG/37KP□276×438×220
KSIC3-4T37KG/45KP□




型号尺寸(L×W×H)mm
KSIC3-4T45KG/55KP□325×570×282
KSIC3-4T55KG/75KP□
KSIC3-4T75KG/90KP□




型号尺寸(L×W×H)mm
KSIC3-4T90KG/110P489×759×298
KSIC3-4T110G/132P
KSIC3-4T132G/160P




型号尺寸(L×W×H)mm
KSIC3-4T160G/185P539×927×371
KSIC3-4T185G/200P
KSIC3-4T200G/220P
KSIC3-4T220G/250P




型号尺寸(L×W×H)mm
KSIC3-4T250G/280P704×1054×373
KSIC3-4T280G/315P




型号尺寸(L×W×H)mm
KSIC3-4T160G/185P-C539×1377×369
KSIC3-4T185G/200P-C
KSIC3-4T200G/220P-C
KSIC3-4T220G/250P-C




型号尺寸(L×W×H)mm
KSIC3-4T250G/280P-C704×1499×373
KSIC3-4T280G/315P-C
KSIC3-4T315G/355P-C




型号尺寸(L×W×H)mm
KSIC3-4T355G/400P-C960×1684×400
KSIC3-4T400G/450P-C
KSIC3-4T450G/500P-C
KSIC3-4T500G/560P-C
KSIC3-4T560G/630P-C




型号尺寸(L×W×H)mm
KSIC3-4T630G/800P-C1464×1808×460
KSIC3-4T800G/1000P-C






安装环境


环境温度:要求在- 10°C ~ 40°C的范围内,如温度超过40°C时,需采取散热措施或者降额使用;


湿度:要求低于95%,无水珠凝结;


避免安装在阳光直射的场所;


避免安装在有油污、多尘埃、多金属粉末的场所;


严禁安装在有腐蚀性、爆炸性气体场所;


请垂直安装,变频器工作时易产生热量,请采取适当的散热或冷却措施;


安装间隔及距离要求,如图1-1所示;多台变频器的安装,如图1-2所示,


当两台变频器采用上下安装时,中间应用导流隔板,如图1-3所示。






0.75-4.0KW

型号KSIC3-2SK75GBKSIC3-2S1K5GBKSIC3-2S2K2GBKSIC3-4TK75G/1K5PBKSIC3-4T1K5G/2K2PBKSIC3-4T2K2G/4KPBKSIC3-4T4KG/5K5PB
功率(kW)0.751.52.20.75(1.5)1.5(2.2)2.2(4)4(5.5)
适配电机功率(kW)0.751.52.20.75(1.5)1.5(2.2)2.2(4)4(5.5)
额定容量(KVA)1.5341.5(3)3(4)4(6.3)6.3(8.5)

电压(V)/频率三相 0~额定输入电压 ; 0Hz~320Hz
额定电流(A)47.5102.3(3.7)3.7(5)5(9)9(13)
最大电流(A)7.213.5184.14(5.55)6.66(7.5)9(13.5)16.2(19.5)
过载能力G型机:150%额定电流60s;180%额定电流3s G型机:150%额定电流60s;180%额定电流3s ;P型机:120%额定电流60s,140%额定电流0.5s

额定电压/频率单相 200V~240V;50 HZ /60HZ三相380V~440V;50 HZ /60HZ
允许电压电压持续波动≤±10%,短暂波动≤-15%~+10%;电压失衡率≤3%;频率波动≤5%
额定电流(A)8.214233.4(5)5(5.8)5.8(10)10(15.5)
制动单元带内置制动电元
防护等级IP20
冷却方式风扇冷却,自然冷却

注:“()”为P型机的相关参数


5.5-22KW

型号KSIC3-2S5K5GBKSIC3-2S7K5GBKSIC3-4T5K5G/7K5PBKSIC3-4T7K5G/11KPBKSIC3-4T11KG/15KPBKSIC3-4T15KG/18KPBKSIC3-4T18KG/22KPBKSIC3-4T22KG/30KPB
功率(kW5.57.55.5(7.5)7.5(11)11(15)15(18.5)18.5(22)22(30)
适配电机功率(kW5.57.55.5(7.5)7.5(11)11(15)15(18.5)18.5(22)22(30)
额定容量(KVA)8.5118.5(11)11(17)17(21)21(24)24(30)30(40)

电压(V单相 0~额定输入电压;0Hz~320Hz三相 0~额定输入电压;0Hz~320Hz
额定电流(A253213(17)17(25)25(32)32(37)37(45)45(60)
最大电流(A4557.623.4(25.5)30.6(37.5)45(48)57.6(55.5)66.6(67.5)81(90)
过载能力G型机:150%额定电流60s;180%额定电流3s ;P型机:120%额定电流60s,140%额定电流0.5s

额定电压/频率单相 200V~240V;50 HZ /60HZ三相380V~440V;50 HZ /60HZ
允许电压电压持续波动≤±10%,短暂波动≤-15%~+10%;电压失衡率≤3%;频率波动≤5%
额定电流(A506415.5(20.5)20.5(26)26(35)35(38.5)38.5(46.5)46.5(62)
制动单元带内置制动电元
防护等级IP20
冷却方式风扇冷却,自然冷却

注:“()”为P型机的相关参数


30-132KW

型号KSIC3-4T30KG/37KP□KSIC3-4T37KG/45KP□KSIC3-4T45KG/55KP□KSIC3-4T55KG/75KP□KSIC3-4T75KG/90KP□KSIC3-4T90KG/110PKSIC3-4T110G/132PKSIC3-4T132G/160P
功率(kW30(37)37(45)45(55)55(75)75(90)90(110)110(132)132(160)
适配电机功率(kW30(37)37(45)45(55)55(75)75(90)90(110)110(132)132(160)
额定容量(KVA)40(50)50(60)60(72)72(100)100(116)116(138)138(167)171(201)

电压(V三相 0~额定输入电压;0Hz~320Hz
额定电流(A60(75)75(90)90(110)110(152)152(176)176(210)210(253)253(304)
最大电流(A108(112.5)135(135)162(165)198(228)273.6(264)316.8(315)378(379.5)455.4(456)
过载能力G型机:150%额定电流60s;180%额定电流3s ;P型机:120%额定电流60s,140%额定电流0.5s

额定电压/频率三相380V~440V;50 HZ /60HZ
允许电压电压持续波动≤±10%,短暂波动≤-15%~+10%;电压失衡率≤3%;频率波动≤5%
额定电流(A62(76)76(92)92(113)113(157)157(180)180(214)214(256)256(307)
制动单元可选内置需外置制动单元
防护等级IP20
冷却方式风扇冷却,自然冷却

注:1、“()”为P型机的相关参数           2、“□”代表可选配内置制动单元


160-315KW

型号KSIC3-4T160G/185PKSIC3-4T185G/200PKSIC3-4T200G/220PKSIC3-4T220G/250PKSIC3-4T250G/280PKSIC3-4T280G/315P
功率(kW160(185)185(200)200(220)220(250)250(280)280(315)
适配电机功率(kW160(185)185(200)200(220)220(250)250(280)280(315)
额定容量(KVA)201(250)230(250)250(280)280(316)316(349)349(395)

电压(V三相 0~额定输入电压;0Hz~320Hz
额定电流(A304(350)350(380)380(426)426(470)470(520)520(590)
最大电流(A547.2(525)630(570)684(639)766.8(705)846(780)936(885)
过载能力G型机:150%额定电流60s;180%额定电流3s ;P型机:120%额定电流60s,140%额定电流0.5s

额定电压/频率三相380V~440V;50 HZ /60HZ
允许电压电压持续波动≤±10%,短暂波动≤-15%~+10%;电压失衡率≤3%;频率波动≤5%
额定电流(A307(355)355(385)385(430)430(488)488(525)525(605)
制动单元需外置制动单元
防护等级IP20
冷却方式风扇冷却,自然冷却




型号KSIC3-4T160G/185P-CKSIC3-4T185G/200P-CKSIC3-4T200G/220P-CKSIC3-4T220G/250P-CKSIC3-4T250G/280P-CKSIC3-4T280G/315P-CKSIC3-4T315G/355P-C
功率(kW160(185)185(200)200(220)220(250)250(280)280(315)315(355)
适配电机功率(kW160(185)185(200)200(220)220(250)250(280)280(315)315(355)
额定容量(KVA)201(250)230(250)250(280)280(316)316(349)349(395)395(428)

电压(V三相 0~额定输入电压;0Hz~320Hz
额定电流(A304(350)350(380)380(426)426(470)470(520)520(590)590(650)
最大电流(A547.2(525)630(570)684(639)766.8(705)846(780)936(885)1062(975)
过载能力G型机:150%额定电流60s;180%额定电流3s ;P型机:120%额定电流60s,140%额定电流0.5s

额定电压/频率三相380V~440V;50 HZ /60HZ
允许电压电压持续波动≤±10%,短暂波动≤-15%~+10%;电压失衡率≤3%;频率波动≤5%
额定电流(A307(355)355(385)385(430)430(488)488(525)525(605)605(667)
制动单元需外置制动单元
防护等级IP20
冷却方式风扇冷却,自然冷却

注:“()”为P型机的相关参数


355-800KW

型号KSIC3-4T355G/400P-CKSIC3-4T400G/450P-CKSIC3-4T450G/500P-CKSIC3-4T500G/560P-CKSIC3-4T560G/630P-CKSIC3-4T630G/800P-CKSIC3-4T800G/1000P-C
功率(kW355(400)400(450)450(500)500(560)560(630)630(800)800(1000)
适配电机功率(kW355(400)400(450)450(500)500(560)560(630)630(800)800(1000)
额定容量(KVA)428(474)474(510)510(586)586(625)625(724)724(921)921(1119)

电压(V三相 0~额定输入电压 ; 0Hz~320Hz
额定电流(A650(690)690(775)775(860)860(950)950(1100)1100(1400)1400(1700)
最大电流(A1170(1035)1242(1162.5)1395(1290)1548(1425)1710(1650)1980(2100)2520(2550)
过载能力G型机:150%额定电流60s;180%额定电流3s ;P型机:120%额定电流60s,140%额定电流0.5s

额定电压/频率三相380V~440V;50 HZ /60HZ
允许电压电压持续波动≤±10%,短暂波动≤-15%~+10%;电压失衡率≤3%;频率波动≤5%
额定电流(A667(701)701(789)789(877)877(982)982(1184)1184(1500)1500(1800)
制动单元需外置制动单元
防护等级IP20
冷却方式风扇冷却,自然冷却

注:“()”为P型机的相关参数
