支持EtherCAT、Profinet、 EtherNet/IP协议;本体可集成高速计数、轴控、脉冲输出、RS232/RS485通信等功能,可至多扩32个I/O模块。


产品特点

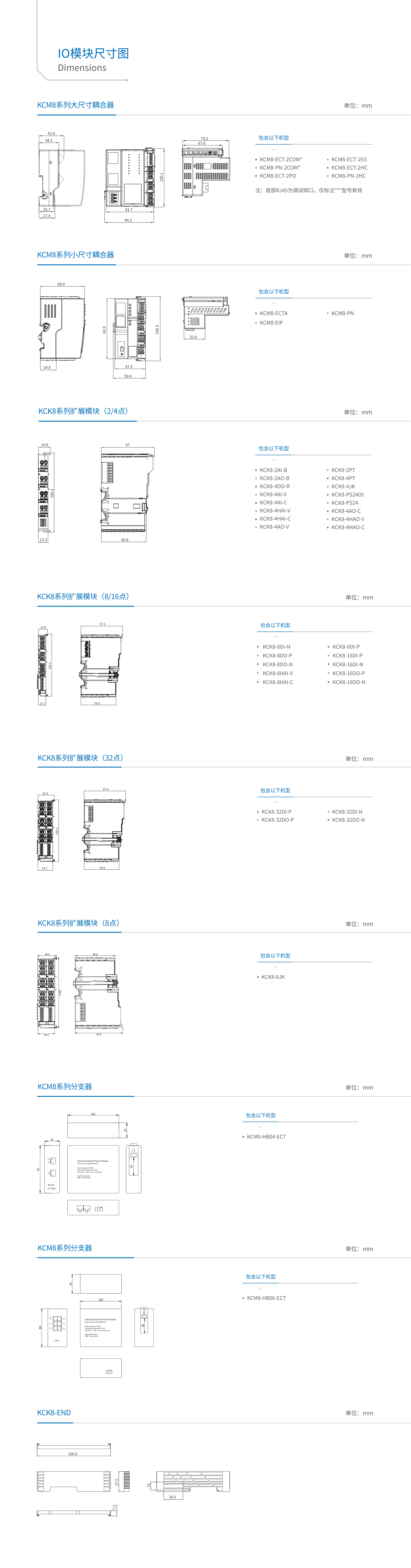

图纸
产品分类规则

1、易接线:使用PUSH IN直插式弹片式插头,提升工作效率且可靠;

2、安全保护:电源、总线隔离,三防处理,安全保护设备;

3、丰富类型:数字量、模拟量、温度、通讯、电源等多种模块支持;

4、多平台:支持EtherCAT平台、Profinet平台;






型号产品描述
ECAT耦合器
KCM8-ECTA耦合器模块;KCM8系列;EtherCAT总线;2个RJ45通信口;可扩展32个模块;24VDC供电
KCM8-ECT-18耦合器模块;KCM8系列;EtherCAT总线;2个RJ45网口;可扩展32个模块;24VDC供电;带8位拨码设置站ID地址
KCM8-ECT-2COM耦合器模块;KCM8系列; EtherCAT总线;2个RJ45通信口;可扩展32个模块;24VDC 供电;2个RS485或RS232接口,支持Modbus RTU和自由口协议
KCM8-ECT-2PO耦合器模块;KCM8系列; EtherCAT总线;2个RJ45通信口;不可扩模块;24VDC 供电;2轴脉冲输出、单端(NPN输出最大500KHZ)或差分(输出最大 500KHZ),支持CODESYS的NC轴功能
KCM8-ECT-253耦合器模块;KCM8系列; EtherCAT总线;2个RJ45通信口;可扩展31个模块;24VDC 供电;2轴脉冲输出、单端或差分(单端NPN输出最大500KHZ、差分最大 1MHZ),支持普通的PTP轴控制,8DI,特定功能,原点、急停、限位等功能,NPN输入
KCM8-ECT-2HC耦合器模块;KCM8系列; EtherCAT总线;2个RJ45通信口;可扩展32个模块;24VDC 供电;2组A、B、C计数输入、单端(最大200KHZ)或差分(最大1MHZ), 支持普通计数功能或NC轴功能
PN耦合器
KCM8-PN耦合器模块;KCM8系列;Pofinet-RT总线;2个RJ45通信口;可扩展32个模块;24VDC供电
EIP耦合器
KCM8-EIP耦合器模块;KCM8系列; EtherNet/IP从站;2个RJ45通信口;可扩展32个模块;24VDC 供电;
数字量模块
KCK8-8DI-P数字量模块;KCK8系列;8路数字量输入模块;额定24VDC;PNP晶体管型,具备模块诊断功能
KCK8-8DI-N数字量模块;KCK8系列;8路数字量输入模块;额定24VDC;NPN晶体管型,具备模块诊断功能
KCK8-8DO-P数字量模块;KCK8系列;8路数字量输出模块;额定24VDC/0.5A;PNP晶体管型,具备模块诊断功能
KCK8-8DO-N数字量模块;KCK8系列;8路数字量输出模块;额定24VDC(±3V)/0.5A;NPN晶体管型,具备模块诊断功能
KCK8-16DI-P数字量模块;KCK8系列;16路数字量输入模块;额定24VDC;PNP晶体管型,具备模块诊断功能
KCK8-16DI-N数字量模块;KCK8系列;16路数字量输入模块;额定24VDC;NPN晶体管型,具备模块诊断功能
KCK8-16DO-P数字量模块;KCK8系列;16路数字量输出模块;额定24VDC/0.5A;PNP晶体管型,具备模块诊断功能
KCK8-16DO-N数字量模块;KCK8系列;16数字量输出模块;额定24VDC(±3V)/0.5A;NPN晶体管型,具备模块诊断功能
KCK8-32DI-P数字量模块;KCK8系列;32路数字量输入模块;额定24VDC;PNP晶体管型,具备模块诊断功能
KCK8-32DI-N数字量模块;KCK8系列;32路数字量输入模块;额定24VDC;NPN晶体管型,具备模块诊断功能
KCK8-32DO-N数字量模块;KCK8系列;32数字量输出模块;额定24VDC(±3V)/0.5A;NPN晶体管型,具备模块诊断功能
KCK8-32DO-P数字量模块;KCK8系列;32路数字量输出模块;额定24VDC/0.5A;PNP晶体管型,具备模块诊断功能
KCK8-4DO-R数字量模块;KCK8系列;4路数字量输出模块;额定220VAC/2A;继电器型,具备模块诊断功能
模拟量模块
KCK8-2AI-B模拟量模块;KCK8系列; 2 路模拟量输入模块;12位精度,电压/电流输入,具备模块诊断功能
KCK8-4AI-V模拟量模块;KCK8系列;4 路模拟量输入模块;12位精度;电压输入,具备模块诊断功能
KCK8-4AI-C模拟量模块;KCK8系列;4路 模拟量输入模块;12位精度;电流输入,具备模块诊断功能
KCK8-4HAI-V模拟量模块;KCK8系列;4模拟量高精度输入模块;16bit高精度;电压输入,具备模块诊断功能
KCK8-4HAI-C模拟量模块;KCK8系列;4路模拟量高精度输入模块;16bit高精度;电流输入,具备模块诊断功能
KCK8-8HAI-V模拟量模块;KCK8系列;8路模拟量高精度输入模块;16bit高精度;电压输入,具备模块诊断功能
KCK8-8HAI-C模拟量模块;KCK8系列;8路模拟量高精度输入模块;16bit高精度;电流输入,具备模块诊断功能
KCK8-2AO-B模拟量模块;KCK8系列;2路模拟量输出模块;12位精度;电压或电流,±10V或0~20mA,具备模块诊断功能
KCK8-4AO-V模拟量模块;KCK8系列;4路模拟量输出模块;12位精度;电压输出,±10V,具备模块诊断功能
KCK8-4AO-C模拟量模块;KCK8系列;4路模拟量输出模块;12位精度;电流输出,0~20mA,具备模块诊断功能
KCK8-4HAO-V模拟量模块;KCK8系列;4路模拟量高精度输出模块;16bit高精度;电压型,±10V,具备模块诊断功能
KCK8-4HAO-C模拟量模块;KCK8系列;4路模拟量高精度输出模块;16bit高精度;电流型,0~20mA,具备模块诊断功能
温度测量模块
KCK8-2PT温度测量模块;KCK8系列;2路模拟量热电阻模块;16位精度;PT100、PT1000等,具备模块诊断功能
KCK8-4PT温度测量模块;KCK8系列;4路模拟量热电阻模块;16位精度;PT100、PT1000等,具备模块诊断功能
KCK8-4JK温度测量模块;KCK8系列;4路模拟量热电偶模块;16位精度;J、K等,具备模块诊断功能
KCK8-8JK温度测量模块;KCK8系列;8路模拟量热电偶模块;16位精度;J、K等,具备模块诊断功能
分支器模块
KCM8-HB04-ECTEtherCAT分支器;4个RJ45通信口;EtherCAT总线专用
KCM8-HB06-ECTEtherCAT分支器;6个RJ45通信口;EtherCAT总线专用
电源模块
KCK8-PS2405电源中继模块;KCK8系列;24VDC电源中继,给扩展模块供电,同时也有5VDC给IO总线供电,占用一个槽位,通过XML文件可以监控
KCK8-PS24电源中继模块;KCK8系列;24VDC电源中继;给扩展模块供电,不占用槽位,无系统诊断、报警功能
KCK8-24DTC电源中继模块;KCK8系列;24VDC电源中继,给扩展模块供电,不占用槽位,无系统诊断、报警功能
IO终端模块
KCK8-ENDIO终端盖板;KCK8系列;匹配KCM8耦合器
脉冲输出模块
KCK8-2PO高速脉冲输出模块;KCK8系列;2轴PTO输出;NPN漏型输出;单端最大400KHZ(5V时)或差分最大1MHZ
通讯模块
KCK8-4COM-18通信扩展模块;KCK8系列;4路;RS485或 RS422或RS232;自由口或Modbus-RTU协议;网页配置通信参数
KCK8-1EM-18扩展机架耦合器模块;高性能背板总线;不带IO;搭配 KCM8-ECT-18 高性能耦合器使用;可扩展 32 个通用型的 KCK8 系列 IO 模块
计数模块
KCK8-2HC高速计数器模块;KCK8系列;2组A、B、C计数输入,单端24VDC\PNP输入(最大200KHZ)或差分5V(最大1MHZ);支持增量式编码器输入
